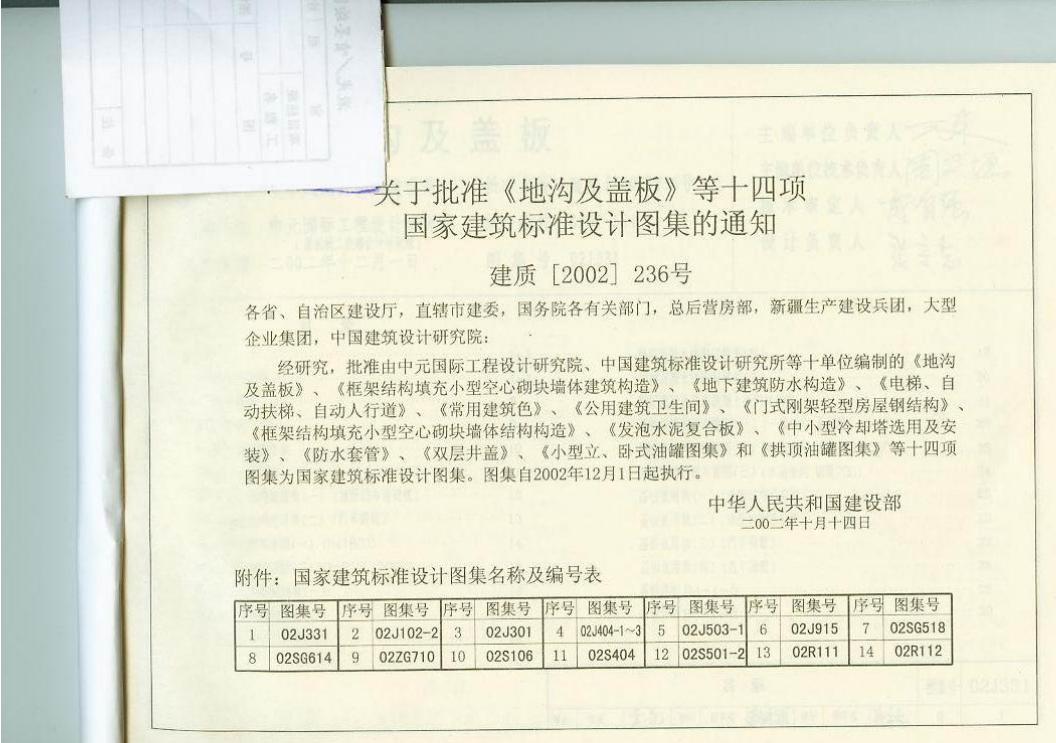

02J331地溝及蓋板電子版標準圖集是國家建筑標準設計參考資料，設計人員常常畫地溝及蓋板的圖，這個電子圖集對已設計參考很有幫助，大家可以下載收藏，便于工作中使用。

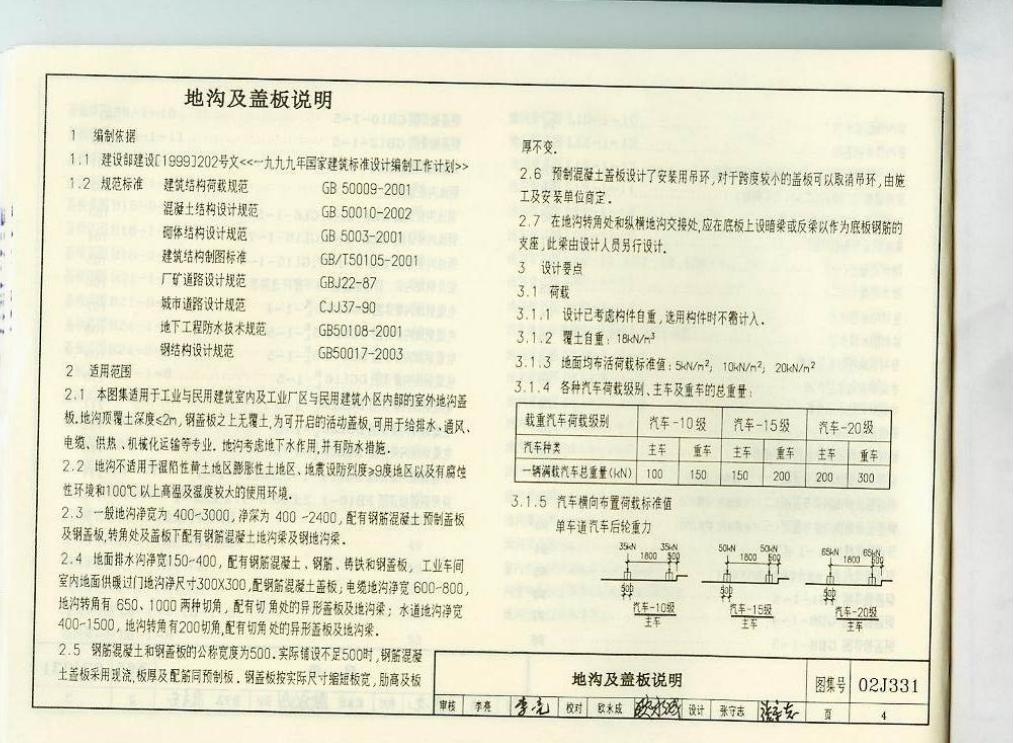

02J331地溝及蓋板介紹

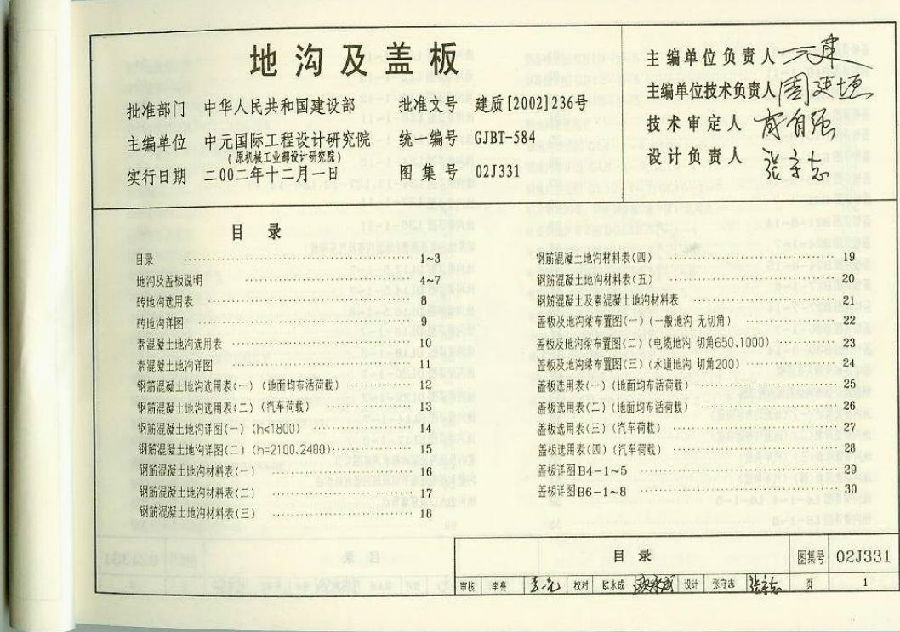

02J331圖集包括地溝及蓋板說明、磚地溝選用表、磚地溝詳圖、素混凝土地溝詳圖、鋼筋混凝土及素混凝土地溝材料表、蓋板選用表、蓋板詳圖、活動蓋板及鋼人孔蓋板等內容。

02J331圖集適用于工業與民用建筑室內及工業廠區與民用建筑小區內部的室外地溝蓋板，地溝頂覆土濃度小于等于2m，鋼蓋板之上無覆土，為可開啟的活動蓋板，可用于給排水，通風、電纜、供熱、機械化運輸?shù)葘I(yè)，地溝考慮地下水作用，并有防水措施。

地溝不適用于濕陷性黃土地區膨脹性土地區、地震設防烈度大于等于9度地區以及有腐蝕性環境和100攝氏度以上高溫及濕度較大的使用環境。
