02ss104圖集是由鐵道專業設計院主編，全稱是02SS104二次供水消毒設備選用與安裝，用于二次供水的紫外線消毒器、次氯酸鈉發生器、電解法二氧化氯發生器和水箱自潔消毒器的選用與安裝，小編這里提供的是一份電子檔的文件，歡迎下載使用。

02ss104圖集樣張

02ss104圖集目錄

目錄(一)1

目錄(二)2

總說明(一)3

總說明(二)4

總說明(三)5

總說明(四)6

總說明(五)7

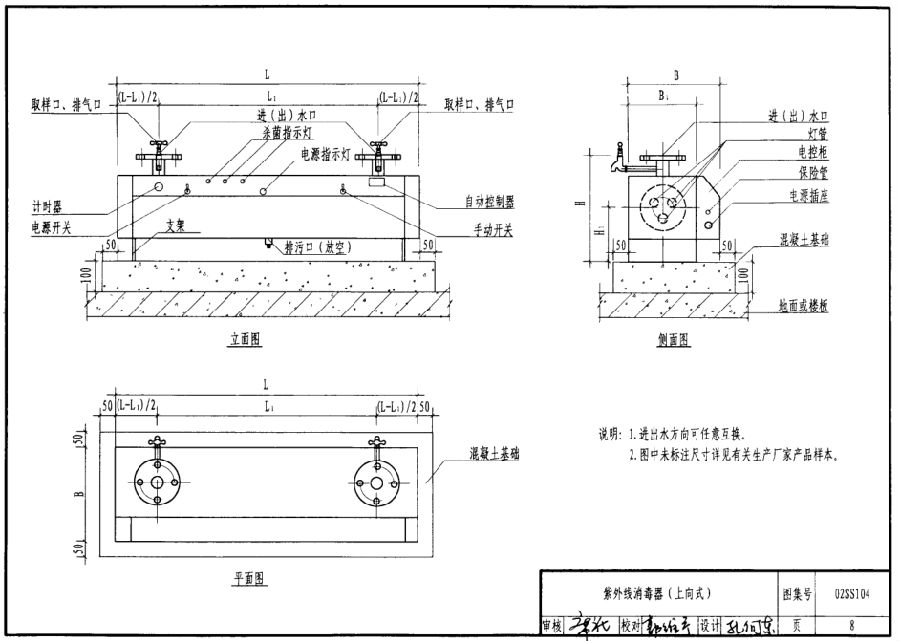

紫外線消毒器(上向式)8

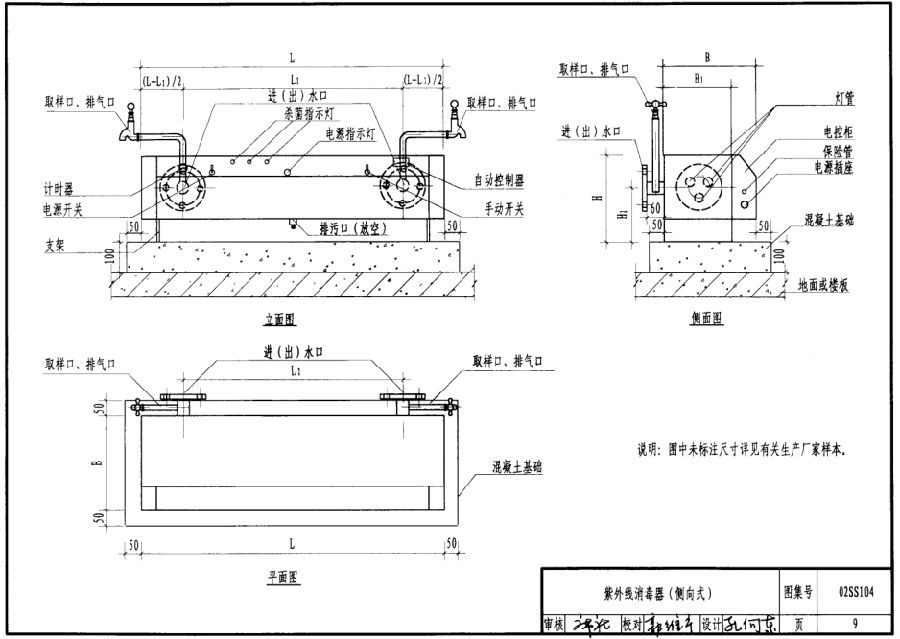

紫外線消毒器(側向式)9

紫外線消毒器規格及性能10

紫外線消毒器外形及安裝尺寸表(一)11

紫外線消毒器外形及安裝尺寸表(二)12

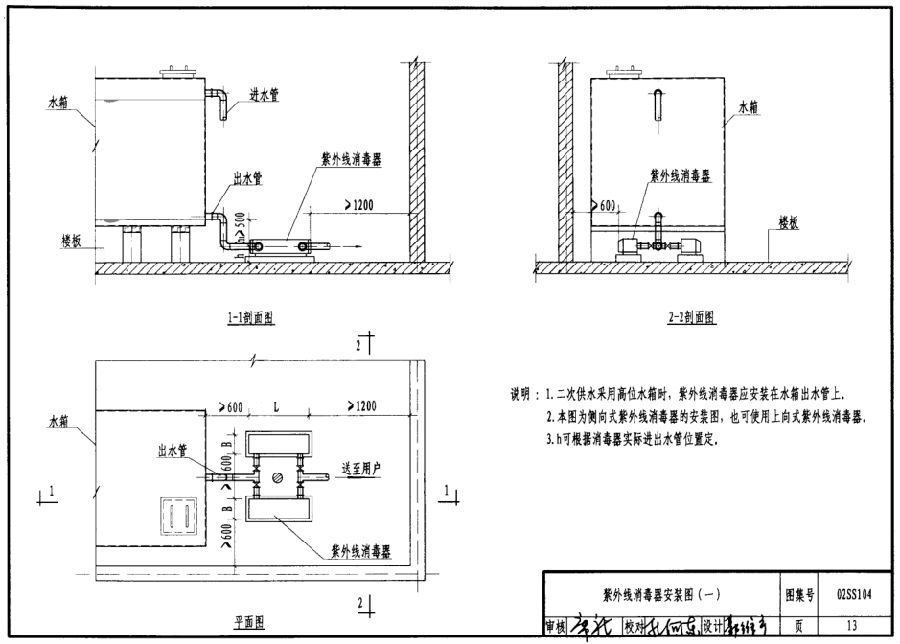

紫外線消毒器安裝圖(一)13

紫外線消毒器安裝圖(二)14

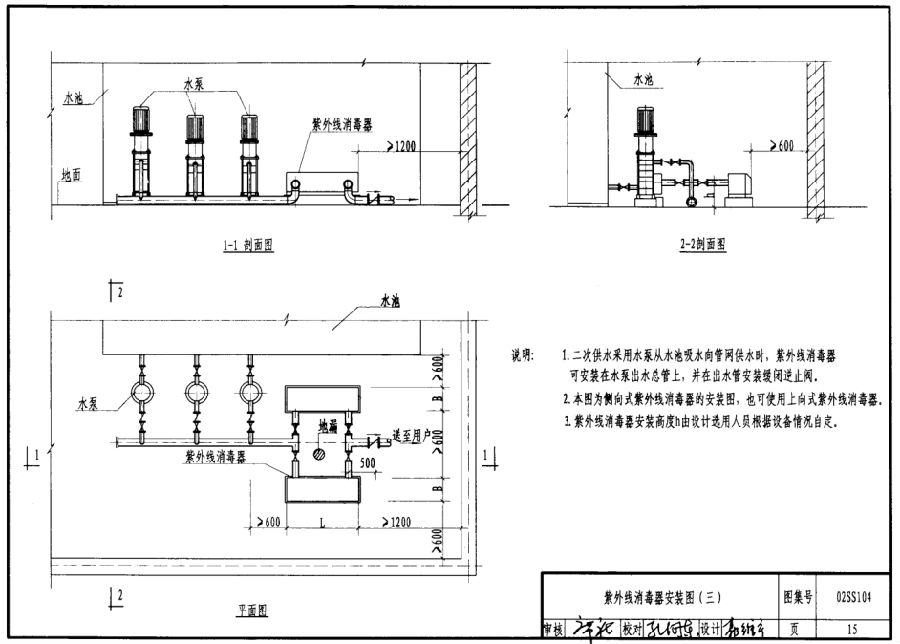

紫外線消毒器安裝圖(三)15

紫外線消毒器安裝圖(四)16

次氯酸鈉發生器(分體式)17

次氯酸鈉發生器(一體式)18

次氯酸鈉發生器規格及性能19

次氯酸鈉發生器安裝尺寸表20

次氯酸鈉發生器安裝圖(一)21

次氯酸鈉發生器安裝圖(二)22

次氯酸鈉發生器安裝圖(三)23

次氯酸鈉發生器安裝圖(四)24

次氯酸鈉發生器安裝圖(五)25

電解法二氧化氯復合消毒劑發生器(分體式)26

電解法二氧化氯復合消毒劑發生器(一體式)27

電解法二氧化氯復合消毒劑發生器規格及性能28

電解法二氧化氯復合消毒劑發生器安裝尺寸表(一)29

電解法二氧化氯復合消毒劑發生器安裝尺寸表(二)30

電解法二氧化氯復合消毒劑發生器安裝圖(一)31

電解法二氧化氯復合消毒劑發生器安裝圖(二)32

水箱自潔消毒器33

水箱自潔消毒器規格、性能及選用表34

水箱自潔消毒器安裝圖(一)35

水箱自潔消毒器安裝圖(二)36
