01r415圖集全稱是01R415室內動力管道裝置安裝圖集(熱力管道)，pdf格式的隨時打開閱讀，介紹了方形補償器總說明、單管方形補償器、軸向型波紋補償器安裝詳圖等等內容，總共51頁完整詳盡，需要的自取。

01r415圖集內容簡介

本圖集為熱力管道安裝圖集，用于一般工業及民用建筑室內熱力管道的設計安裝和施工，圖集給出熱力管道方形、波紋、套筒補償器三種補償方式的安裝圖、選用表及固定支架。

01r415圖集部分樣張

0d1r415圖集目錄

目錄1

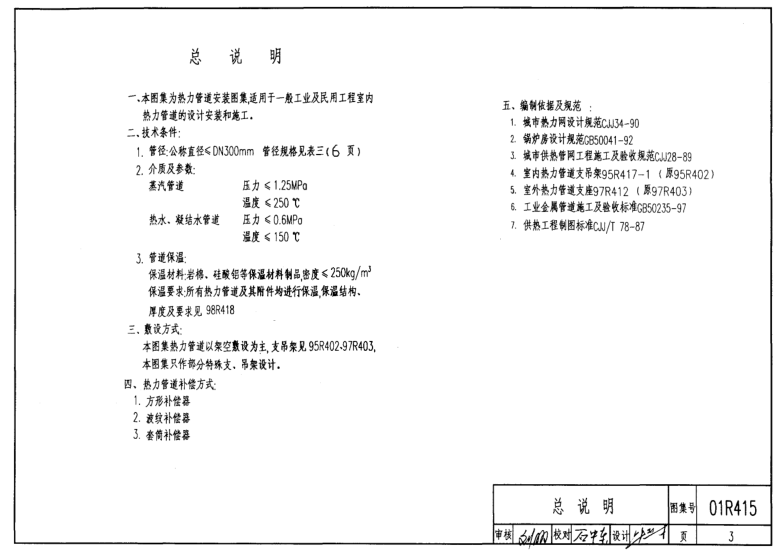

總說明3

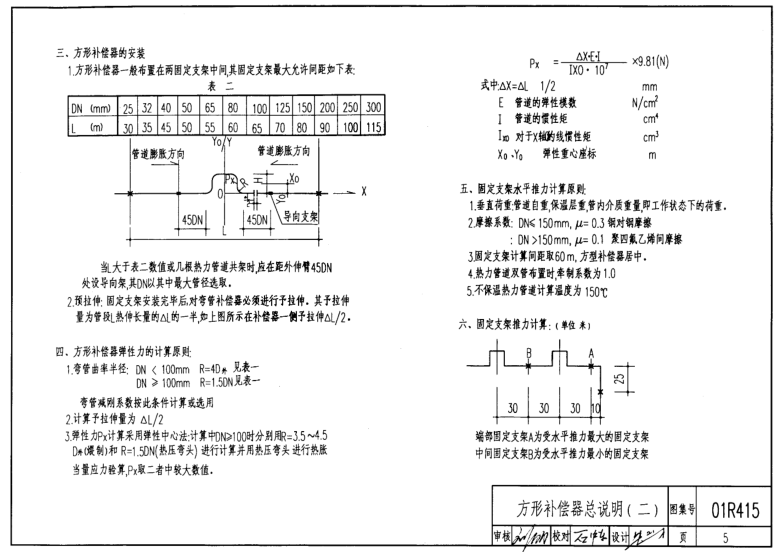

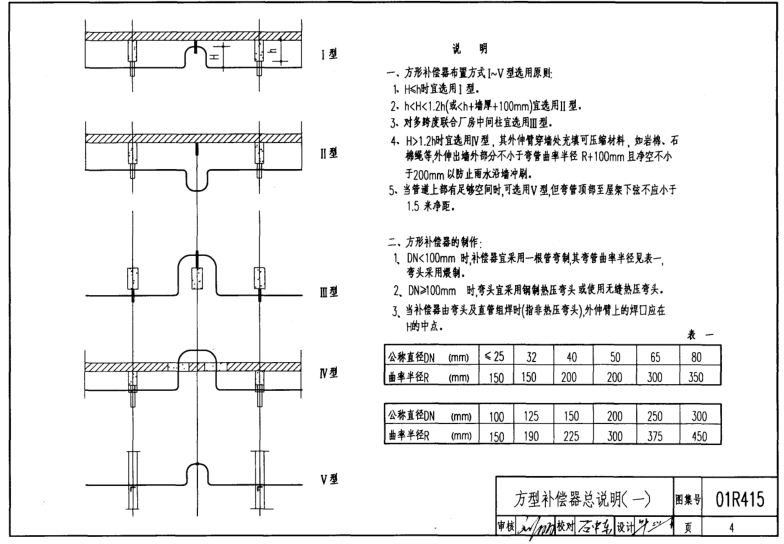

方形補償器總說明(一)4

方形補償器總說明(二)5

方形補償器總說明(三)6

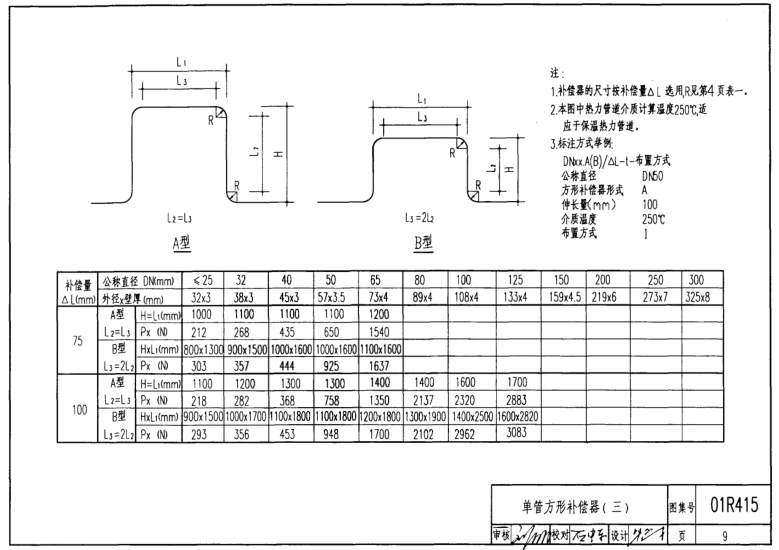

單管方形補償器(一)7

單管方形補償器(二)8

單管方形補償器(三)9

單管方形補償器(四)10

單管方形補償器(五)11

雙管方形補償器(一)12

雙管方形補償器(二)13

雙管方形補償器(三)14

雙管方形補償器(四)15

雙管方形補償器(五)16

雙管方形補償器(六)17

雙管方形補償器(七)18

波紋補償器總說明19

軸向型波紋補償器安裝詳圖、無約束型單管端部固定支架20

軸向型波紋補償器安裝詳圖、無約束型單管中間固定支架21

軸向型波紋補償器安裝詳圖、無約束型雙管端部固定支架22

軸向型波紋補償器安裝詳圖、無約束型雙管中間固定支架23

軸向型波紋補償器安裝詳圖、約束型單管端部固定支架24

軸向型波紋補償器安裝詳圖、約束型單管中間固定支架25

軸向型波紋補償器安裝詳圖、約束型雙管端部固定支架26

軸向型波紋補償器安裝詳圖、約束型雙管中間固定支架27

鉸鏈型波紋補償器三鉸點方型補償單元布置方式及選用原則28

鉸鏈型波紋補償器三鉸點單管方型補償單元安裝詳圖(一)29

鉸鏈型波紋補償器三鉸點單管方型補償單元安裝詳圖(二)30

鉸鏈型波紋補償器三鉸點單管方型補償單元安裝詳圖(三)31

鉸鏈型波紋補償器三鉸點雙管方型補償單元安裝詳圖(一)32

鉸鏈型波紋補償器三鉸點雙管方型補償單元安裝詳圖(二)33

鉸鏈型波紋補償器三鉸點雙管方型補償單元安裝詳圖(三)34

鉸鏈型波紋補償器三鉸點單管方型補償單元選用表(一)35

鉸鏈型波紋補償器三鉸點單管方型補償單元選用表(二)36

鉸鏈型波紋補償器三鉸點單管方型補償單元選用表(三)37

套筒補償器總說明38

套筒補償器安裝詳圖、單管端部固定支架39

套筒補償器安裝詳圖、單管中間固定支架40

套筒補償器安裝詳圖、雙管端部固定支架41

套筒補償器安裝詳圖、雙管中間固定支架42

無推力套筒補償器安裝詳圖、單管端部固定支架43

無推力套筒補償器安裝詳圖、單管中間固定支架44

無推力套筒補償器安裝詳圖、雙管端部固定支架45

無推力套筒補償器安裝詳圖、雙管中間固定支架(一)46

無推力套筒補償器安裝詳圖、雙管中間固定支架(二)47

磚墻/焊于混凝土柱預埋鋼板 上保溫單管導向滑動支架DN25～12548

磚墻/焊于混凝土柱預埋鋼板 上保溫單管導向滑動支架DN150～30049

夾于混凝土柱上保溫單管導向滑動支架DN25～12550

夾于混凝土柱 上保溫單管導向滑動支架DN150～30051
